教你如何重组红外触摸框拆条
来源:真多点科技 | 作者:Hebe | 发布时间: 2017-10-09 | 1945 次浏览 | 分享到:
除非你对这一款产品的组装了如指掌,否则最好还是乖乖按照使用说明书或者安装视频进行正确操作。



我有一个驴友,周末没事我俩就约上一起去骑个单车。

这天,他和我打了个电话,告知我周末无法参加活动了。

一问之下,才知道这厮网上淘了一辆山地自行车。

一般这种尺寸比较大的物件,以防在运输途中受碰撞,店家都是拆分打包邮寄的。

当然,这在一定程度上也为双方节省了不必要的包装费用。

所以呢,我这位驴友收到后,就自己动手组装了。

也怪他缺心眼,店家发来的安装视频他看都没看,心想不就是一辆自行车嘛,上几个螺丝,敲两下,扭一扭,不就完事了。

结果,就出事了。

下一个陡坡的时候,刹车失灵,人从车上摔了下来。

还好,没摔出个脑震荡啥的,就是颈部肌肉拉伤,需要躺在床上静休个三五七天。





上面这个事例中组装的只是一辆自行车,我们试想一下,要是组装的一款电子产品呢?像我这位朋友的做法是完全不可取的,除非你对这一款产品的组装了如指掌,否则最好还是乖乖按照使用说明书或者安装视频进行正确操作。

如今红外触摸框做得风生水起,和霸占市场多年的电容屏已经开始不分伯仲。

目前电容屏占据着32寸以下屏幕50%以上的市场,多为4-22寸之间的小屏幕居多。

而红外屏目前是32-84寸,占据了估计有80%以上的市场。

那么问题也随之而,尺寸那么大,只能采取拆条打包邮寄给客人了。

所以,红外触摸框拆条后的重组就值得小编好好和大家说道一番了。



这里我们先简单回顾一下红外屏的的工作原理(下图示)。

在触摸屏四周布满红外相对应的接收、发射管,当有非透光物体进入XY形成的矩阵时,根据红外线发生的强弱变化定位用户的触摸。

我们通常默认白色灯管为红外发射管,黑色灯管为红外接收管。

大家有没有发现,小编特意用红色标出了数据线这三个字?

这是因为数据线一定是和红外发射管在同一块PCB板上面的,要是大家记不清楚白色灯管是发射管也没关系,组装时看一下哪一块电路板上有数据线,就能判断它是发射管了。

说明: IMG_256

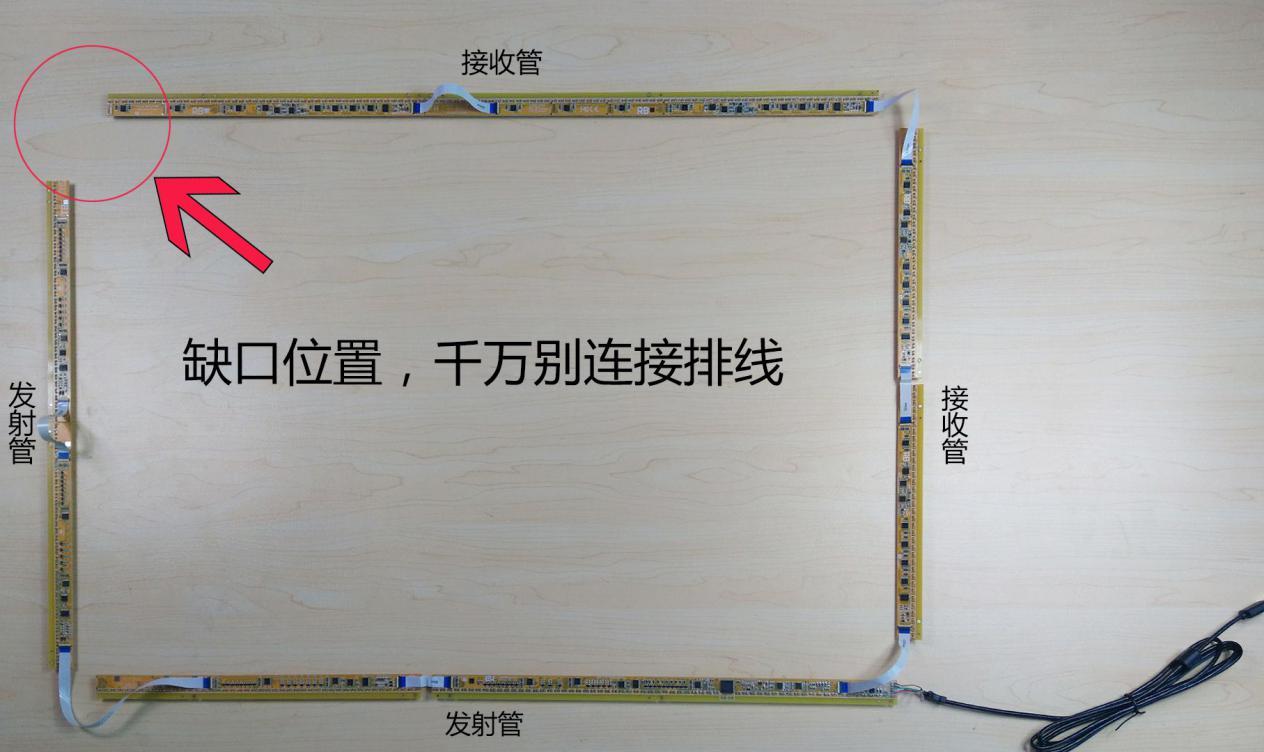

为了让大家看得更直观,小编编辑了一张实体图,以供参考。





这里小编总结几点:

发射管对面一定是同等长度的接收管。

四条PCB板在重组时,位置顺序千万别摆错,从上图我们可以发现,数据线位置相邻的两条为发射管和接收管。

最后一点很重要,记得留个“活口”,别把路都堵死了,否则就造成电路短路,极易烧坏电路板。



现在还有没有,说自己不懂怎么重组红外触摸框拆条的同学呢?

如果有,下面还有一个视频,大家可以边看视频边组装。
